産機メーカー向け　治具ベース

※画像クリックで拡大

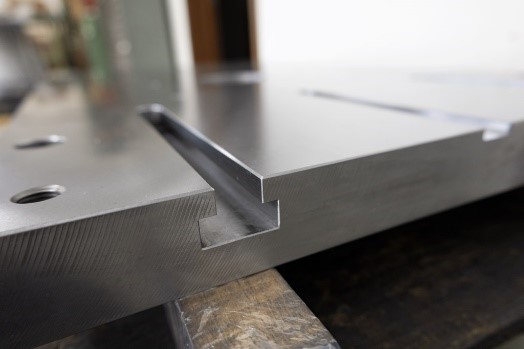

本製品は産業機械業界において用いられる治具です。
材質はSS400焼鈍材、サイズはX800[mm]×Y500[mm]×Z45[mm]となっております。

今回の製品は精密機械加工時に利用する治具ベースとなり、
このベースの上に精密加工した部品を取り付けることで利用され、最終的にシャフト形状のバランスとりの加工時に使用されます。

精密加工に利用する治具であるため、公差レベル、板厚平行度が0.01, 中心穴Φ100H7に対する直角度0.01として精度出しを行っており、弊社の強みであるジグボーラー加工と研削加工による精密加工により製造を行いました。

高精度な治具であるため、ガタツキによる特定の箇所に集中した負荷が掛かることがなく、長期間にわたり使用することが可能です。

弊社ではお客様のニーズに合わせた治工具の設計提案から、製造まで一貫して行っており、

豊富なジグボーラー、研削盤等、精密機械加工、そして何より熟練技術者の体制を万全にすることで、高精度・高品質な製品の提供を可能としております。

治工具設計のご相談は、75年以上治工具製作を専門で行ってきた弊社にお問い合わせください。

材質	SS400焼鈍材
サイズ	X 800[mm]×Y 500[mm]×Z 45[mm]
ロット数	1ヶ
開発期間・納期目安	受注より1ヵ月
公差レベル	板厚平行度0.01, 中心穴Φ100H7との直角度0.01
製品用途	精密機械加工時の精度改善用治具
