精密機械加工向け　3Rデルフィンクランプ

※画像クリックで拡大

本製品は半導体製造装置部品など精密加工が求められる製品加工に使用するデルフィンクランプ組み込みのベースプレートとなります。本製品上に治具を取り付けることによって段取り替えの大幅な工数削減が可能です。
材質は主にSS材となり、サイズは取り付けを行うテーブルサイズに合わせて設計・製造しております。

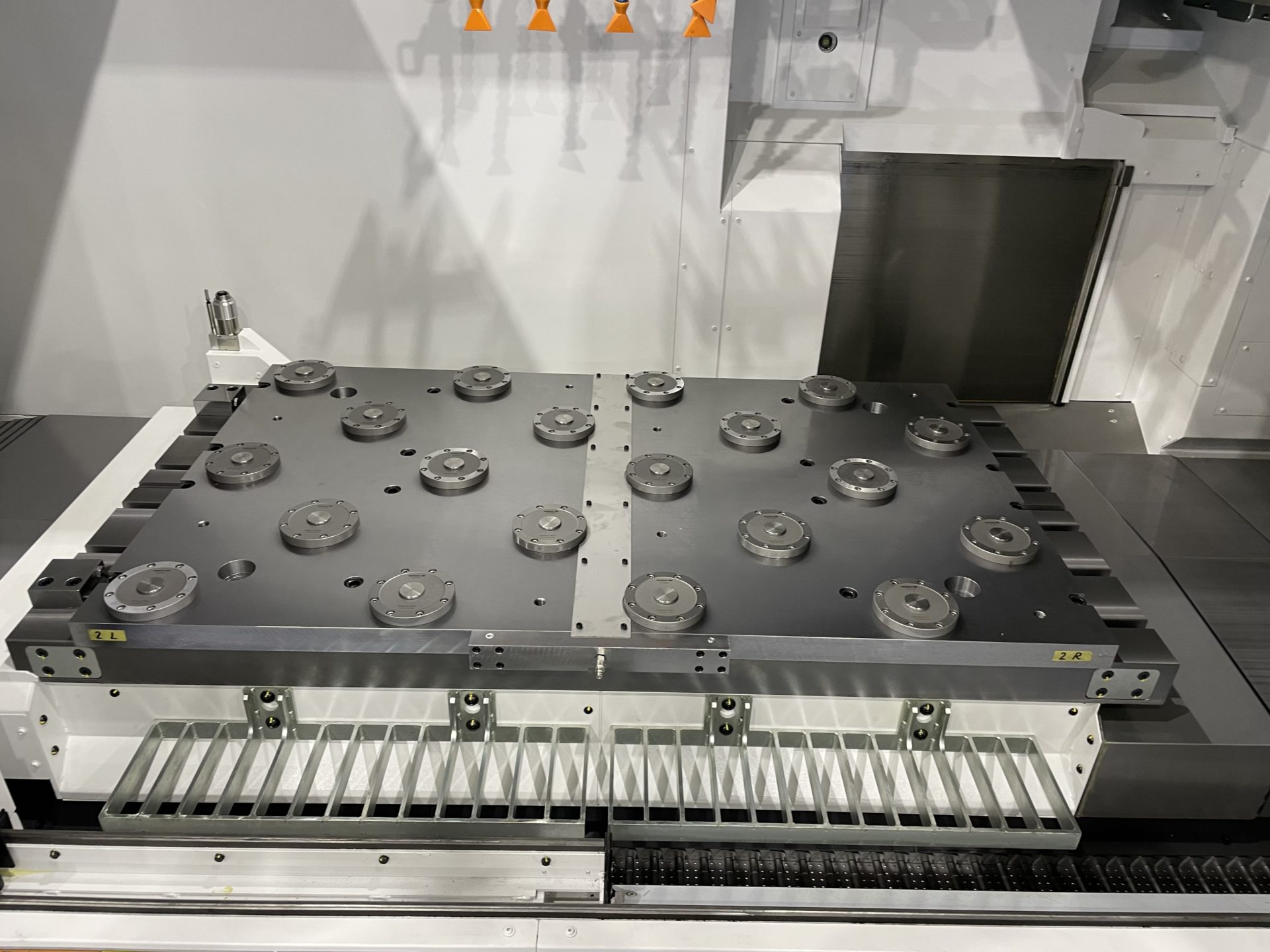

画像のデルフィンクランプ組み込みベースプレートは42×400×1400のプレートを2ヶ連結したものです。

今回掲載している製品は、半導体製造装置部品の製造に用いられ、
ワンタッチの段取りが可能となるため、大幅な工数短縮が見込まれます。
デルフィンクランプの組み込みにより繰り返し位置決め精度は±0.02mm以内に抑えることができます。
また、作業者による段取り時の精度のバラつきに困っているというお客様も、
ワンタッチ段取りにより、ロットごとの品質を安定させることが可能です。

公差レベルとして、平坦度0.02以内、穴ピッチ±0.02以内という高い精度にて設計・製造を行っており、
高度なジグボーラー加工技術および研削加工技術を有する弊社では豊富な実績を有しており、顧客より高い評価を得ております。

弊社はデルフィンクランプおよび各種クランプシステムを含めたベースプレートの設計・製造について多数実績を保有しております。
75年以上の治工具設計製作専門メーカーとしての経験を活かして、お客様のニーズに合わせた設計提案から製造まで一貫して対応可能な体制を構築しておりますので、精密加工における工数圧縮や精度の向上など、お困りの場合には、ぜひ弊社までご相談ください。

材質	主にSS材
サイズ	ニーズに合わせて調整　画像は42×400×1400のデルフィンクランプ組付プレートを2個連結
ロット数	1ヶから
開発期間・納期目安	受注より1.5ヵ月
公差レベル	平坦度0.02以内、穴ピッチ±0.02以内
製品用途	半導体製造装置部品など精密機械加工部品の製造
